Ce instrumente de tragere a cablurilor electrice reduc riscurile fără a încetini munca?

Schiță rapidă

• Diagnosticați ce cauzează tensiune ridicată, daune sau trageri lente
• Potriviți tipurile de instrumente pentru stilul de tragere: conductă, șanț, banc de conducte, deasupra capului, modernizare
• Utilizați o listă de verificare repetabilă: specificațiile cablurilor, geometria rutei, mediul înconjurător, constrângerile echipajului
• Implementați un flux de lucru de configurare și tragere care reduce repetarea și îmbunătățește siguranța

Punctele reale de durere din spatele durerilor de cap care trag cablurile

Când oamenii cautăInstrumente de tragere a cablurilor electrice, rareori cumpără „instrumente” în abstract. Ei încearcă să oprească o slujbă din timpul sângerării și riscului. Acestea sunt punctele dureroase care apar din nou și din nou:

• Deteriorarea mantalei cabluluide la margini ascuțite, role proaste sau capete de tragere necorespunzătoare.
• Creșteri neașteptate de tensiunela coturi, curse lungi sau maluri de conducte aglomerate.
• Trageri blocatecauzate de frecare, resturi, conductă prăbușită sau lubrifiant ales prost.
• Pericole de siguranțăprecum zonele snapback, rolele necontrolate sau comunicarea slabă în calea de tragere.
• Presiunea programatăcare împinge echipajele în comenzi rapide (și mai târziu reluați).
• Confuzie în achiziții— multe unelte arată similar, dar se comportă foarte diferit sub sarcină.

Cum arată „Bine” în Tragere prin cablu

Înainte de a compara produsele, aliniați-vă la rezultate. O tragere bine planificată are de obicei următoarele caracteristici:

1. Tensiune controlată(fără vârfuri misterioase la coturi sau tranziții).
2. Rutare curată(rolele/blocurile previn încărcarea punctuală și abraziunea).
3. Furaj stabil(suporturile mulinetei și manipularea tamburului evită răsucirile și învârtirea înapoi).
4. Interfață de tragere adecvată(mânere/șosete/pivoare potrivite cu dimensiunea și tipul cablului).
5. Comunicare clară(semnale de mână, radiouri și un protocol de oprire definit).

Dacă păstrați aceste cinci rezultate în vedere, alegețiInstrumente de tragere a cablurilor electricedevine mai puțin despre marcă nume și mai multe despre ingineria potrivită pentru scop.

Categorii de instrumente care contează cel mai mult

Majoritatea cablurilor de tragere pot fi îmbunătățite dramatic concentrându-se pe câteva categorii de instrumente care controlează frecarea, tensiunea și manevrarea. Iată ce să acordați prioritate:

1) Putere de tragere și control

• Extractoare de cablu/troliipentru forță de tragere constantă și viteză constantă.
• Extractoare în stil cabreanatunci când aveți nevoie de un control fin și o prindere reglabilă pe frânghie.
• Monitorizare dyno/tensiunepentru a face vizibil „invizibilul” și a preveni evenimentele de supratensionare.

2) Ghidarea cablului și reducerea frecării

• Role de cablupentru curse drepte, colțuri și puncte de intrare/ieșire în cămine.
• Snopi/blocuri(în special pentru rutare aeriană sau înălțată).
• Protecția conductelorcomponente pentru a reduce abraziunea la tranziții.

3) Tragerea componentelor interfeței

• Prinderi de tragere (șosete cu cablu)dimensionate și evaluate pentru tipul de cablu.
• Pivoarepentru a preveni transferul de răsucire (o cauză comună a daunelor interne și a gestionării coșmarurilor).
• Coarda de tragere / linie de tragereselectat pentru întindere scăzută și factor de siguranță adecvat.

4) Hrănire, manipulare și configurare

• Mufe pentru tambur de cablu/suporturi pentru bobinepentru plata stabilă și torsiune redusă.

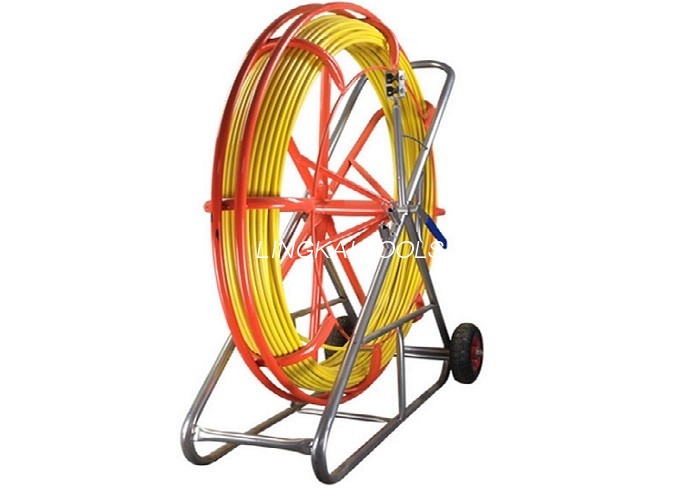

• Tijă de conductă / tijă de conductăpentru verificarea traseului și instalarea liniei de tragere.
• Instrumente de aplicare a lubrifianțilorpentru o acoperire consistentă (în loc de „speranță și spray”).

Cum să selectați instrumentele potrivite pentru tracțiunea dvs

Cel mai bunInstrumente de tragere a cablurilor electriceprocesul de selecție este plictisitor – în sensul bun. Este o listă de verificare care impune claritate înainte ca echipajul să fie pe ceas.

Pasul A: Definiți cablul și traseul

• Tip cablu:LV/MV, blindat/neblindat, single-core vs multi-core, sensibilitatea materialului jacketului.
• Diametrul exterior și greutatea:afectează dimensiunea prindere, tipul rolelor și echipamentul de manipulare.
• Geometria traseului:lungime, numărul de coturi, raza de curbură, unghiuri de intrare/ieșire.
• Mediu:noroi, praf, apa, temperatura, spatii restrânse, conditii de trafic.

Pasul B: Decideți ce controlați

• Controlul frecării:role, snopi, ghidaje de colt, strategie de lubrifiere.
• Controlul tensiunii:alegere troliu, cabestan, monitorizare tensiune, protocol de oprire.
• Controlul răsucirii:selectarea și alinierea corectă a pivotării.
• Controlul manevrării:suporturi stabile pentru mulinete, frânare, direcție de plată, constrângeri de depozitare.

Pasul C: Construiți un „set de instrumente viabil minim”

Dacă achizițiile necesită o listă rapidă și defensabilă, urmăriți un set minim care reduce riscul fără a crește costurile:

1. Colț + role drepte potrivite cu dimensiunea cablului și aspectul locației
2. Mânere de tragere evaluate și pivotări asortate
3. Linie de tragere fiabilă (și un plan pentru a o inspecta)
4. Suporturi mulinete/manevrare tambur cu plată controlată
5. Monitorizarea tensiunii (recomandat pentru trageri mai lungi sau cu consecințe mai mari)

Un flux de lucru pregătit pentru câmp, care previne deteriorarea

Instrumentele nu înlocuiesc procesul. Iată un flux de lucru pe care echipajele îl pot repeta de-a lungul proiectelor pentru a menține tragerile netede și în siguranță. Utilizați-l ca șablon de scurtă pre-sarcină.

1) Demonstrarea traseului și pregătirea

• Confirmați că conducta/conducta este liberă: dovediți cu o tijă și testați linia de tragere.
• Verificați razele de curbură și tranzițiile ascuțite - instalați protecție la punctele de intrare/ieșire.
• Planificați amplasarea rolelor astfel încât cablul să nu țină niciodată pe margini sau pe beton.

2) Stabiliți un plan de tensiune

• Definiți tensiunea maximă admisă pentru specificațiile cablului și regulile proiectului.
• Alocați un observator pentru a monitoriza tensiunea (sau a citi dinamometrul) și a apela opriri.
• Marcați o zonă de snapback/excludere și aplicați-o.

3) Setați corect interfața de tragere

• Alegeți dimensiunea corectă a mânerului de tragere a cablului - prea mic poate aluneca, prea mare poate concentra stresul.
• Instalați pivotul în linie pentru a minimiza transferul de răsucire.
• Inspectați cablul, mânerele, știfturile și conectorii înainte de încărcare.

4) Trageți cu disciplină

• Începeți încet pentru a așeza sistemul, apoi creșteți la un ritm controlat.
• Păstrați alimentarea stabilă la bobină - evitați accelerațiile bruște care creează „memorie” și bucle.
• Opriți imediat dacă tensiunea crește în mod neașteptat; depanați înainte de a o forța.

5) Verificări după tragere

• Inspectați starea jachetei, îndoituri și zona de pregătire a terminației.
• Documentați anomaliile de tensiune și actualizați lista de verificare pentru „următoarea tragere”.
• Curățați și inspectați uneltele, astfel încât următoarea tragere să înceapă gata.

Tabel de comparație a sculelor de tragere a cablurilor electrice

Utilizați acest tabel pentru a vă mapa tipul de muncă pe categorii de instrumente și pentru a evita înlocuirile „suficient de apropiate”.

Sfat: atunci când comparați furnizorii, solicitați documentația privind sarcina nominală, îndrumări pentru inspecție și note de compatibilitate.

Greșelile frecvente și cum să le evitați

• Sub-rularea traseului:Nu există suficiente role la coturi duce la abraziune și vârfuri de tensiune. Adăugați role acolo unde cablul ar atinge orice altceva.
• Alegerea mânerului greșit:O prindere care „se potrivește” nu este același lucru cu o prindere care distribuie corect sarcina. Potriviți tipul și dimensiunea de prindere la construcția cablului.
• Omiterea pivotării:Twist este un ucigaș silențios - utilizați pivotanții pentru a preveni transferul de răsucire atunci când condițiile o cer.
• Protocol fără oprire:Definiți un semnal clar „oprire-acum” înainte de a începe tracțiunea. Previne panica și rănirea.
• Forțarea unei trageri blocate:Dacă tensiunea crește în mod neașteptat, opriți-vă și diagnosticați. Forțarea acesteia transformă adesea o problemă care poate fi rezolvată în înlocuirea cablului.
• Plată necontrolată a rolei:Un suport stabil al mulinetei cu plată controlată previne buclele, îndoirile și rănile de manipulare.

Unde se potrivește Ningbo Lingkai Electric Power Equipment Co., Ltd

Dacă echipa ta se aprovizioneazăInstrumente de tragere a cablurilor electricepentru lucrări de utilități, instalații industriale sau contractare pe bază de proiecte, de obicei, aveți nevoie de două lucruri simultan: o gamă de produse de încredere și suport practic pentru selecție și configurare.Ningbo Lingkai Electric Power Equipment Co., Ltd.este poziţionată pentru cumpărătorii care doresc un furnizor consolidat pentru tragere cablu şi echipamente legate de încordare, plus îndrumări privind potrivirea instrumentelor la condițiile de muncă.

O mișcare inteligentă de achiziție este să standardizați setul de bază (role + mânere + pivotante + manipularea bobinei) și apoi adăugați extractoare sau monitorizare pentru proiecte cu consecințe mai mari. Acest lucru reduce cheltuielile de antrenament și face performanța site-ului mai previzibilă.
