Cum pot sculele de tragere a cablurilor electrice să reducă timpul de instalare fără a deteriora cablul?

Schiță și Promisiunea cititorului

Cu ce ​​vei pleca

• O hartă simplă în limba engleză a categoriilor de instrumente și a ceea ce fiecare remediază efectiv pe site.
• Un tabel de decizie pe care îl puteți copia într-o listă de verificare internă de cumpărare.
• Un flux de lucru repetabil (pre-pull → pull → post-pull) care reduce frecarea și reprelucrarea.
• Note orientate spre cumpărător pentru a compara furnizorii dincolo de „prețul cel mai mic”.

Cele mai frecvente puncte de durere în tragerea cablului

Pe hârtie, tragerea cablului este „doar tracțiune”. În realitate, este o problemă de sistem: geometria traseului, starea suprafeței, greutatea cablului, lubrifiere, controlul tensiunii și disciplina de manipulare sunt toate împreună. Iată care sunt punctele dureroase care apar atât la tracțiunile mici ale conductelor, cât și la instalațiile mari de șanțuri.

1) Tepi de frecare care blochează tracțiunea

Frecarea nu este uniformă. Are vârfuri la coturi, decalaje, tranziții ale conductelor și puncte de intrare aspre. Dacă nu gestionați acele vârfuri, obțineți opriri, supraîncălzire la punctele de contact sau „trageri de erou” care depășesc tensiunea de siguranță.

2) Scăparea mantalei cablului și deteriorarea izolației

Deteriorarea provine adesea de la elementele de bază: margini ascuțite la gurile conductelor, tragerea peste bazele aspre ale șanțurilor, role amplasate prea departe unul de celălalt sau capete de tragere care nu sunt dimensionate și aliniate corect.

3) Încălcări ale razei de curbură în colțuri și cămine de vizitare

Chiar și atunci când un echipaj crede că „a luat-o încet”, o configurație proastă a colțului poate forța curbe strânse. Acest lucru poate scurta durata de viață a cablului și poate crea defecțiuni viitoare.

4) Tensiune și răsucire necontrolate

Răsucirea poate stresa conductorii și poate crea probleme de manipulare în aval. Controlul slab al tensiunii crește, de asemenea, riscul pentru echipaje și echipamente. Aici contează linia de tragere, pivotările și abordarea corectă.

5) Pierderea productivității din cauza instrumentelor de încercare și eroare

Dacă echipajul sosește cu „în cea mai mare parte chestiile potrivite”, își vor petrece timp improvizând – adesea cu rezultate care arată bine astăzi și eșuează mai târziu. Un set de instrumente planificat este de obicei mai ieftin decât o singură retragere.

Grupuri de instrumente care rezolvă acele puncte dureroase

Un set de instrumente puternic acoperă trei locuri de muncă:ghid(controlați traseul și curba),Trage(oferiți tracțiune în siguranță), şiproteja(preveniți abraziunea, strivirea și răsucirea). Mai jos sunt nucleulInstrumente de tragere a cablurilor electricegrupurile și modul în care acestea se raportează la problemele din lumea reală.

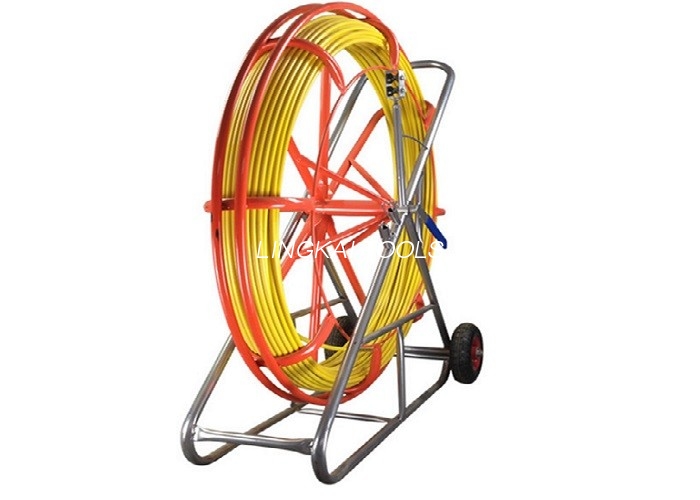

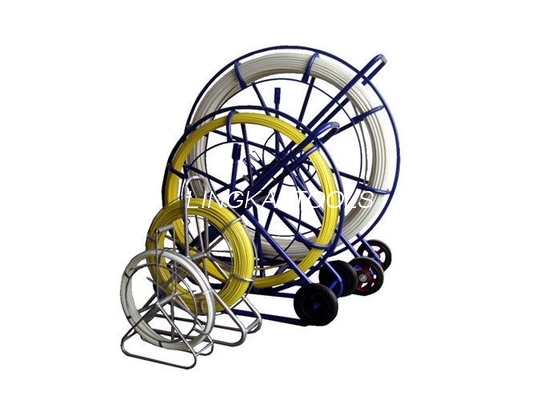

A) Tije de conducte și sisteme de pește

• Ce fac ei:Stabiliți o cale pilot prin conducte/conducte, astfel încât să puteți trage o frânghie/linie fără a deteriora cablul.
• Ce repar ele:Timp pierdut la „Cum facem să trecem o linie?” și defecțiuni ale liniei pilot pe curse lungi.
• Ce să cauți:Diametrul corect al tijei pentru rigiditate, un sistem de frânare pentru plata controlată și un cadru care este stabil în timpul împingerii/tragerii.

B) Role drepte și role de șanț

• Ce fac ei:Ridicați și ghidați cablul de pe sol pentru a reduce frecarea și pentru a proteja mantaua.
• Ce repar ele:Daunele de tragere, agățarea și forța de tracțiune inegală pe traseu.
• Ce să cauți:Sarcina nominală, designul rulmentului și distanța dintre role care se potrivesc cu greutatea cablului și condițiile de traseu.

C) Role de colț, role de cămin/capă de canal și protecție la intrare

• Ce fac ei:Controlați raza de curbură la colțuri și protejați cablul în punctele de intrare/ieșire.
• Ce repar ele:Încălcări de îndoire, jachete zdrobite la margini și vârfuri de frecare la colțuri.
• Ce să cauți:Suprafețe netede ale rolelor, cadre stabile și ancorare/poziționare ușoară.

D) Prinderi de cablu (șosete de tragere) și capete de tragere

• Ce fac ei:Transferați forța de tragere uniform la cablu (sau la un ochi/cap de tragere), reducând stresul localizat.
• Ce repar ele:Alunecare, deteriorarea conductorului de la noduri improvizate și conexiuni de tragere nesigure.
• Ce să cauți:Gama corectă de prindere, calitatea plasei, atașare sigură și compatibilitate cu pivotante.

E) Pivoare, soluții anti-răsucire și gestionarea liniei de tragere

• Ce fac ei:Reduceți transferul de răsucire și mențineți sistemul de tragere aliniat.
• Ce repar ele:Răsuciri, îndoiri și trageri instabile.
• Ce să cauți:Capacitate de sarcină potrivită cu sistemul și rotire lină sub tensiune.

F) Troliuri, extractoare, cabestane și mașini de împingere/tragere

• Ce fac ei:Oferă tracțiune controlată, în special pentru tracțiuni mai lungi sau mai grele.
• Ce repar ele:Limitări de tragere manuală, tensiune inconsecventă și greșeli cauzate de oboseală.
• Ce să cauți:Controlul vitezei liniei, frânarea, compatibilitatea cu măsurarea/monitorizarea tensiunii și ancorarea sigură.

G) Instrumente de „asistență” care previn în liniște dezastrele

• Suporturi pentru tamburi de cablu / manipulare bobine:Previne problemele de tragere, „fuga” a tamburului și încărcarea laterală.
• Instrumente de măsurare:Ajută la confirmarea lungimii traseului și la planificarea distanței între role și a stagării.
• Strategia de lubrifiere:Nu este un „instrument” în sensul metalic, dar este unul dintre cele mai mari reductoare de frecare pe care le puteți controla.

Tabel de selecție rapidă

Folosiți-l ca filtru rapid la potrivireInstrumente de tragere a cablurilor electricela conditiile de munca. (Sfat: dacă nu sunteți sigur, acordați prioritate protecției și controlului frecării - cele două reduc cel mai mult relucrarea.)

Un flux de lucru practic de tragere prin cablu

O achiziție de unelte dă roade numai dacă fluxul de lucru este disciplinat. Iată o secvență prietenoasă pe teren pe care o puteți standardiza între echipe.

Pasul 1: planificare înainte de tragere (10-20 de minute care economisesc ore)

• Sondaj traseu:Numărați curbele, identificați colțurile strânse și confirmați punctele de intrare/ieșire.
• Verificarea datelor cablului:Confirmați diametrul exterior, raza minimă de îndoire și metoda de tragere (prindere vs. cap de tragere).
• Planul cu role:Decideți tipul și distanța dintre role; adăugați role de colț/cap de groapă acolo unde sunt așteptate vârfuri de frecare.
• Strategia de linie pilot:Alegeți abordarea cu tije/pește, apoi treceți la o frânghie/linie de tragere dacă este necesar.
• Plan de protectie:Identificați orice margini ascuțite, baze aspre de șanț sau tranziții care au nevoie de apărătoare sau manșoane de intrare.

Pasul 2: Configurare care previne deteriorarea cablului

• Instalați mai întâi protecția la intrare:Nu „trageți o dată și vedeți”. Protejați marginile înainte ca cablul să le atingă.
• Așezați rolele în mod deliberat:Prea puține role crește rezistența; prea multe role prost plasate măresc punctele de agățare.
• Păstrați aliniamentul drept la troliu/extractor:Nealinierea crește sarcina laterală și răsucirea.
• Utilizați prinderi și conexiuni adecvate:Evită legăturile improvizate care concentrează stresul.

Pasul 3: Executați tracțiunea cu tensiune controlată

1. Începe încet:Lăsați cablul să se „aseze” în traseul rolei înainte de a crește viteza.
2. Colțuri de ceas:Stați un membru al echipajului în fiecare locație cu risc ridicat pentru a monitoriza îndoirea și frecarea.
3. Mentine comunicarea:Un protocol simplu stop/lent/go previne neînțelegerile sub zgomot și presiune.
4. Opriți dacă vedeți deteriorarea jachetei:O pauză acum este mai ieftină decât o defecțiune mai târziu.

Pasul 4: verificări post-pull care reduc apelurile înapoi

• Inspecție vizuală:Verificați starea jachetei la colțuri, intrări și segmente aspre cunoscute.
• Confirmați ruta:Asigurați-vă că cablul se așează corect și nu este sub compresie neintenționată.
• Documentați configurarea:Fotografiile cu plasarea rolelor și protecția la intrare ajută la reproducerea a ceea ce a funcționat.

Controale de siguranță și calitate care împiedică repetarea

Cele mai sigure locuri de muncă sunt de obicei cele de cea mai bună calitate – pentru că ambele se bazează pe predictibilitate și pe forțe controlate. Iată comenzi practice care se potrivesc în operațiunile zilnice fără a încetini echipajele.

Controlul 1: verificarea evaluării „Cea mai slabă verigă”.

Fiecare sistem de tragere are o componentă cu cea mai slabă evaluare (prindere, pivotare, frânghie, rolă, punct de ancorare). Această componentă vă definește limita sigură. Cumpărarea de la un furnizor care oferă evaluări clare reduce presupunerile.

Controlul 2: Disciplina la colț

Colțurile sunt locul unde se ciocnesc frecarea, raza de îndoire și protecția cablului. Dacă bugetele sunt strânse, investiți mai întâi în soluții de colț. Aici este, de asemenea, locul în care rolele stabile, evaluate corespunzător, se returnează rapid.

Control 3: Conștientizarea tensiunii induse (dacă este cazul)

În anumite medii de linie și stringing, electricitatea indusă poate fi un pericol real. Pot fi utilizate blocuri de împământare specializate ca parte a planului de operare atunci când metoda de lucru o cere — urmați întotdeauna regulile și standardele de siguranță ale șantierului.

Note de achiziție pentru cumpărători

Daca cumperiInstrumente de tragere a cablurilor electricepentru o echipă de ingineri, iată cum se evaluează opțiunile folosind criterii care contează în domeniu — nu doar într-un catalog.

Solicitați informații care reduc riscul

• Sarcina nominală și domeniul de aplicare:„Pentru ce este evaluat și unde nu ar trebui să fie folosit?”
• Detalii material și rulment:Materialul rolei afectează protecția cablului; designul rulmentului afectează frecarea și longevitatea.
• Opțiuni de configurare:Configurațiile cu linie dreaptă vs. colț vs. cap de groapă nu ar trebui să fie „unică pentru toate”.
• Disponibilitatea pieselor de schimb:În special pentru role, rame și ansambluri mobile.
• Ambalare pentru logistica de export:Previne deteriorarea înainte ca sculele să ajungă la locul respectiv.

Cumpărați „sistemul”, nu doar instrumentul

Cele mai performante configurații sunt seturile potrivite: tijă de conductă → linie pilot → frânghie de tragere → pivotare → prindere → role (drept + colț + intrare). Dacă un furnizor vă poate ajuta să specificați un kit complet pentru profilurile dvs. obișnuite de muncă, veți reduce nepotrivirile și improvizația la fața locului.

Unde se încadrează un producător specializat

Dacă proiectele dvs. includ instalări repetate în subteran, trasarea șanțurilor sau manipularea cablurilor legate de construcția liniilor, poate merita să lucrați cu un producător care acoperă mai multe categorii de instrumente, deoarece compatibilitatea și evaluările devin mai ușor de gestionat în sistem.

De exemplu,Ningbo Lingkai Electric Power Equipment Co., Ltd. oferă o gamă largă de produse subInstrumente de tragere a cablurilor electricecategorie, inclusiv tije de conducte (pentru crearea liniei pilot), role (pentru reducerea frecării), și accesorii de tragere/manipulare aferente - utile atunci când încercați să standardizați seturile de echipaj în loc să amestecați piese de neegalat din mai multe surse.

FAQ

Finala Takeaway

Cel mai bunInstrumente de tragere a cablurilor electricenu doar „trageți mai tare”, ci reduc frecarea, protejează suprafețele cablurilor, controlează raza de curbură și ajută echipajele să mențină o tensiune constantă. Dacă standardizați un sistem de instrumente în jurul celor mai comune rute, veți vedea mai puține trageri blocate, mai puține daune ale jachetei și mai puține modificări costisitoare.
