Ce sunt instrumentele de instalare a cablurilor subterane și cum îmbunătățesc eficiența proiectului?

Abstract

Rețelele subterane de energie și comunicații se extind rapid, pe măsură ce orașele urmăresc o infrastructură mai sigură, mai fiabilă și mai curată vizual. În centrul acestei transformări se aflăInstrumente de instalare a cablurilor subterane, care determină nu numai viteza de construcție, ci și siguranța, longevitatea cablului și performanța sistemului pe termen lung. Acest articol explorează întregul ecosistem al instrumentelor de instalare a cablurilor subterane, inclusiv variații extinse cu cuvinte cheie, cum ar fi instrumente de tragere a cablurilor subterane, echipamente de pozare a cablurilor, sisteme de tije de conducte, troliuri, role și dispozitive de monitorizare a tensiunii. Bazându-ne pe practicile din industrie și pe logica inginerească, explicăm cum funcționează aceste instrumente, unde sunt aplicate și cum să le selectăm în mod responsabil, în conformitate cu standardele EEAT moderne. Discuția este bazată pe expertiza de producție de laNingbo Lingkai Electric Power Equipment Co., Ltd.și se concentrează mai degrabă pe valoarea practică decât pe afirmațiile promoționale.

Cuprins

• Înțelegerea instrumentelor de instalare a cablurilor subterane
• De ce instalația subterană necesită echipamente specializate
• Cuvinte cheie extinse și categorii de instrumente explicate
• Tipuri de bază de instrumente de instalare a cablurilor subterane
• Cum aceste instrumente îmbunătățesc siguranța și integritatea cablurilor
• Criterii de selecție pentru diferite scenarii de proiect
• Tabel de comparație a instrumentelor de instalare comune
• Aplicații în industrie și cazuri de utilizare
• Considerații EEAT în fabricarea și utilizarea uneltelor
• Întrebări frecvente
• Concluzie și pași următori

Înțelegerea instrumentelor de instalare a cablurilor subterane

Instrumentele de instalare a cablurilor subterane se referă la un grup specializat de dispozitive mecanice și hidraulice concepute pentru a ghida, trage, proteja și tensiona cablurile electrice sau de comunicații instalate sub nivelul solului. Spre deosebire de uneltele de sârmă deasupra capului, sistemele subterane funcționează în medii restrânse, cum ar fi conducte, conducte, șanțuri și tuneluri.

Aceste instrumente sunt proiectate pentru a gestiona frecarea, raza de îndoire, tensiunea de tracțiune și precizia de aliniere. Uneltele necorespunzătoare pot duce la deteriorarea mantalei cablului, defectarea izolației sau îmbătrânirea prematură, făcând alegerea sculelor o decizie inginerească critică, mai degrabă decât o idee logistică ulterioară.

De ce instalația subterană necesită echipamente specializate

Instalarea cablurilor în subteran introduce provocări care sunt absente în sistemele aeriene. Acestea includ căi de rutare invizibile, coeficienți de frecare mai mari, puncte de acces limitate și cerințe de siguranță mai stricte. Instrumentele de instalare a cablurilor subterane sunt concepute special pentru a rezolva aceste probleme.

• Vizibilitate redusă și opțiuni limitate de corecție odată ce începe instalarea
• Solicitare mecanică mai mare din cauza frecării și curbelor conductelor
• Risc mai mare de deteriorare a cablului termic și legat de umiditate
• Reglementări mai stricte de siguranță urbană și de mediu

Cuvinte cheie extinse și categorii de instrumente explicate

Pentru a înțelege pe deplin domeniul de aplicare al Instrumentelor de instalare a cablurilor subterane, este util să extindem terminologia folosită în mod obișnuit în industrie. Aceste variații descriu adesea funcția, mai degrabă decât produse complet separate.

• Instrumente de tragere a cablurilor subterane
• Echipamente pentru pozarea cablurilor pentru sisteme subterane
• Trolii cu cablu și mașini de tragere
• Sisteme de tije pentru conducte și conducte
• Role de cablu pentru intrarea în șanț și conducte
• Dispozitive de control și monitorizare a tensiunii

Tipuri de bază de instrumente de instalare a cablurilor subterane

• Troliuri cu cablu– Asigurați forță de tragere controlată pentru instalațiile pe distanțe lungi
• Duct Rodders– Folosit pentru a ghida liniile pilot prin conducte înainte de tragerea cablului

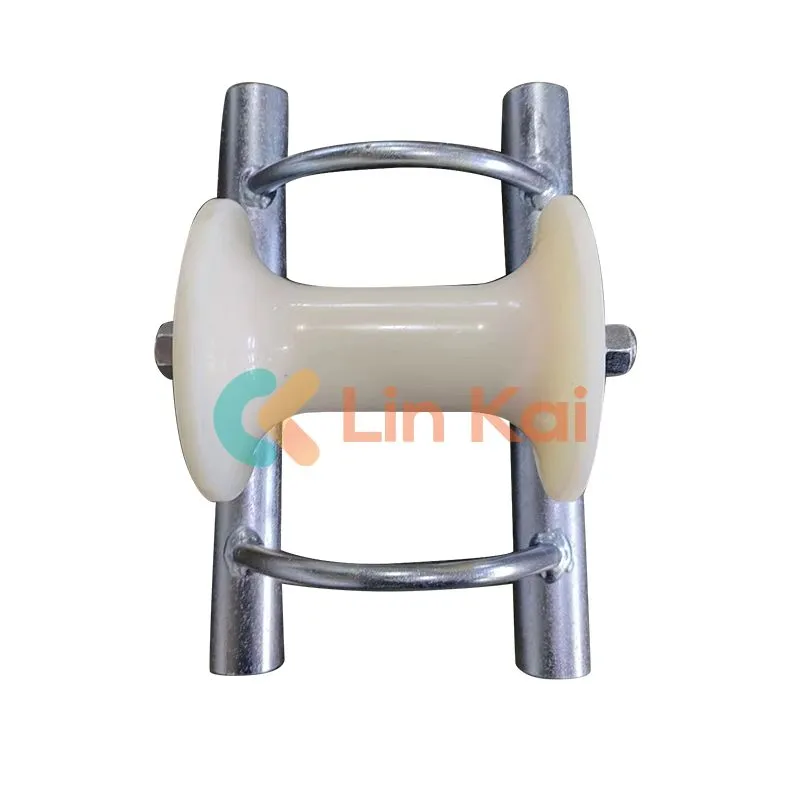

• Role de cablu– Reduceți frecarea și protejați mantaua cablurilor la punctele de intrare și de ieșire
• Mânere de tragere– Asigurați cablurile în mod uniform în timpul tracțiunilor tensionate
• Contoare de tensiune– Monitorizați forța de tragere pentru a evita depășirea limitelor cablului

Cum aceste instrumente îmbunătățesc siguranța și integritatea cablurilor

• Manipularea manuală mai mică reduce riscul de rănire
• Tensiunea controlată previne întinderea conductorului
• Raza de îndoire optimizată protejează straturile izolatoare
• Frecarea redusă minimizează acumularea de căldură în timpul tragerii

Criterii de selecție pentru diferite scenarii de proiect

• Diametrul și greutatea cablului
• Lungimea traseului și numărul de curbe
• Materialul conductei și starea suprafeței interioare
• Constrângeri de instalare urbană versus rurală

Tabel de comparație a instrumentelor de instalare comune

Aplicații în industrie și cazuri de utilizare

• Rețele urbane de distribuție a energiei
• Conexiuni la rețeaua de energie regenerabilă
• Infrastructura fabricii industriale
• Sisteme de telecomunicații și fibră optică

Considerații EEAT în fabricarea și utilizarea uneltelor

Din perspectiva EEAT, instrumentele de instalare a cablurilor subterane trebuie să fie susținute de expertiză verificabilă, procese de fabricație transparente și performanțe dovedite pe teren. Producători precumNingbo Lingkai Electric Power Equipment Co., Ltd.aliniați designul produsului cu standardele internaționale de instalare și cu cerințele de inginerie din lumea reală.

Întrebări frecvente

Ce determină forța de tragere potrivită pentru cablurile subterane?

Forța de tragere este determinată de greutatea cablului, lungimea conductei, coeficientul de frecare și numărul și raza coturilor. În practică, instalatorii folosesc monitorizarea tensiunii plus calcule de traseu pentru a menține sarcinile de tragere în limitele admise ale producătorului de cabluri.

Cum aleg între un troliu cu cabestan și un troliu cu tambur?

Un troliu cu cabestan este adesea preferat atunci când aveți nevoie de tragere continuă, cu un control bun și capacitatea de a gestiona trageri lungi folosind o buclă de frânghie sistem. Troliurile cu tambur sunt comune atunci când doriți ca linia de tragere să fie stocată pe tambur în sine. Decizia dvs. ar trebui să ia în considerare aspectul site-ului, lungimea de tragere, nevoile de management al liniilor și modul în care intenționați să controlați tensiunea.

Chiar am nevoie de o tijă de conductă sau pot doar să pescuiesc un fir prin conductă?

Pentru conducte scurte, curate și drepte, pescuitul manual cu linia poate funcționa. Dar o tijă de conducte (sistem de tijă de conducte) este mult mai fiabilă pentru mai mult timp curse, conducte mai vechi sau trasee cu mai multe coturi. Reduce încercările și erorile, scade timpul de muncă și ajută la evitarea daunelor cauzate de tragerea improvizată.

Care este diferența dintre mânerele de tragere a cablurilor, șosetele din plasă și conectorii pivotanți?

Mânerele de tragere (șosete din plasă) distribuie sarcina pe o secțiune mai lungă a mantalei cablului pentru a reduce stresul localizat. Conectorii pivotanți se află între linia de tragere și mânerul pentru a reduce răsucirea, ceea ce contează atunci când trageți prin coturi sau când frânghia se poate roti. Folosite împreună, pot proteja atât integritatea cablului, cât și calitatea instalării.

Cum pot rolele pentru cabluri să prevină deteriorarea cablului la punctele de intrare în conducte?

Punctele de intrare sunt zone cu risc ridicat, deoarece cablul trece din spațiul liber într-o conductă închisă. Rolele ghidează ușor cablul, reduc mantaua abraziune și menține o rază de curbură mai sigură. Acest lucru este deosebit de important pentru cablurile grele MT/HV sau atunci când traseul se întoarce imediat după intrare.

Când ar trebui să folosesc lubrifiant și ce tip este potrivit?

Lubrifiantul este utilizat în mod obișnuit atunci când frecarea este de așteptat să fie mare: conducte lungi, coturi multiple, interioare aspre ale conductelor sau diametre mai mari ale cablurilor. Utilizați un lubrifiant de tragere aprobat pentru cablu, compatibil cu materialul mantalei de cablu și cu cerințele locale de mediu. Evitați lubrifianții „generic” care poate degrada jachetele sau poate lăsa reziduuri.

Cum estimez frecarea și tensiunea înainte de a începe tracțiunea?

O evaluare înainte de tragere include de obicei maparea rutei, numărarea îndoirii, inspecția conductelor și o metodă de estimare a tensiunii (deseori bazată pe greutatea cablului, ipoteze de frecare și multiplicatori de îndoire). Pentru tracțiuni cu risc mai mare, echipele pot combina aceste estimări cu măsurarea tensiunii în timp real în timpul instalării pentru a valida ipotezele și pentru a preveni supraîncărcarea.

Ce instrumente ajută la menținerea razei minime de îndoire în timpul instalării?

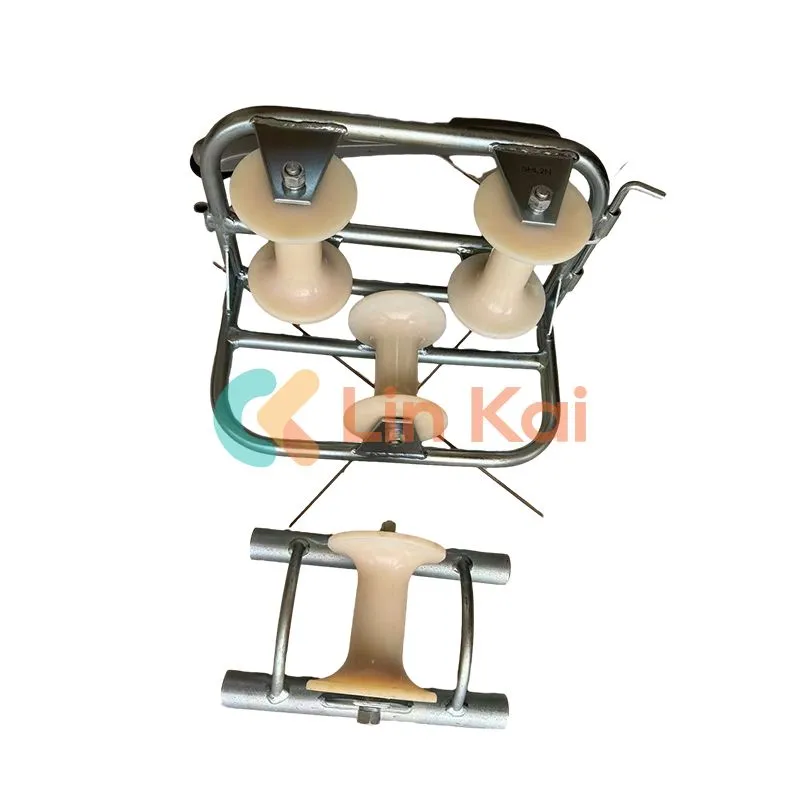

Raza de îndoire este protejată prin selecția corectă a rolelor, rolele de colț în care apar schimbări de direcție și metodele de tragere controlate care evită bruște smucituri. Pentru cablurile sensibile, instalatorii pot adăuga ghidaje de rază sau pot folosi snopi concepute pentru a menține raze mai mari, reducând riscul de conductor intern și deteriorarea izolației.

Cum știu dacă conducta este liberă înainte de a trage cablul?

Pașii obișnuiți includ tija conductei, tragerea unui dorn (pentru a confirma spațiul interior) și utilizarea unei linii de tragere de testare. În medii provocatoare, echipele pot utilizați instrumente de inspecție a conductelor, cum ar fi camerele de conducte. Confirmarea precoce a stării conductelor este una dintre cele mai simple modalități de a preveni opririle la mijlocul tragerii și deteriorarea cablului.

Ce este o „linie pilot” și de ce este importantă?

O linie pilot este linia ușoară inițială plasată printr-o conductă pentru a stabili o cale pentru frânghii de tragere mai puternice și, în cele din urmă, cablul în sine. Un bine pus la punct linia pilot reduce incertitudinea de instalare, permite trageri în etape în putere și ajută la menținerea tragerii finale a cablului controlată și previzibilă.

Cum pot reduce riscul de răsucire a cablului sau de „trebușonare” în timpul unei trageri?

Riscul de răsucire este redus prin utilizarea conectorilor pivotanți, menținerea aliniată a cablului de tragere, gestionarea corectă a plății și prevenirea rotației cablului. Tragere controlată viteza conteaza si ea. Dacă răsucirea este ignorată, se poate traduce în stres intern și potențiale probleme de performanță pe termen lung.

Ce instrumente de instalare a cablurilor subterane contează cel mai mult pentru trageri pe distanțe lungi?

Pentru lucrul pe distanțe lungi, sistemul central include de obicei un troliu dimensionat corespunzător, monitorizare calibrată a tensiunii, frânghie de tragere de înaltă calitate, prinderi și pivotări corecte, și instrumente de gestionare a frecării, cum ar fi role și lubrifiant. Multe proiecte beneficiază, de asemenea, de practicile de planificare a rutei și de trageri în etape pentru a menține încărcăturile în limite de siguranță.

Ce documentație ar trebui să furnizeze un furnizor de instrumente de renume?

Căutați specificații clare (sarcini nominale, materiale, dimensiuni), instrucțiuni de operare, îndrumări de întreținere și informații de asigurare a calității. Producători precumNingbo Lingkai Electric Power Equipment Co., Ltd.de obicei, instrumente de sprijin cu documentație tehnică care ajută antreprenorii să selecteze și să utilizeze echipamentele în mod responsabil, care se aliniază bine cu așteptările EEAT pentru transparență și expertiză.

Cum întrețin instrumentele de instalare a cablurilor subterane pentru a prelungi durata de viață?

Întreținerea de bază include curățarea după utilizare (în special reziduurile de lubrifiant), verificarea rolelor pentru o rotație lină, inspectarea mânerelor pentru șuvițe rupte, verificarea troliului componentele și sistemele de frânare și depozitarea sculelor uscate pentru a preveni coroziunea. Inspecțiile de rutină reduc, de asemenea, riscul de defecțiune în operațiunile cu sarcină mare.

Este posibil să se refolosească în siguranță frânghiile și mânerele de tragere?

De multe ori da, dar numai după inspecție. Corzile trebuie verificate pentru abraziune, secțiuni aplatizate, contaminare sau fibre rupte. Mânerele trebuie inspectate pentru deteriorări și precizia montajului. Politicile de reutilizare ar trebui să urmeze îndrumările producătorului și protocoalele de siguranță la locul de muncă, în special atunci când trageți cabluri mai grele sau cu tensiune mai mare.

Concluzie și pași următori

Instrumentele de instalare a cablurilor subterane sunt esențiale pentru proiectele moderne de infrastructură, influențând eficiența, siguranța și fiabilitatea pe termen lung. Alegerea instrumentelor și a partenerilor potriviti reduce semnificativ riscul operațional.

Dacă evaluați echipamente pentru proiecte de cabluri subterane sau aveți nevoie de îndrumare tehnică personalizată,contactaţi-nepentru a discuta soluții concepute pentru condiții reale de instalare.
